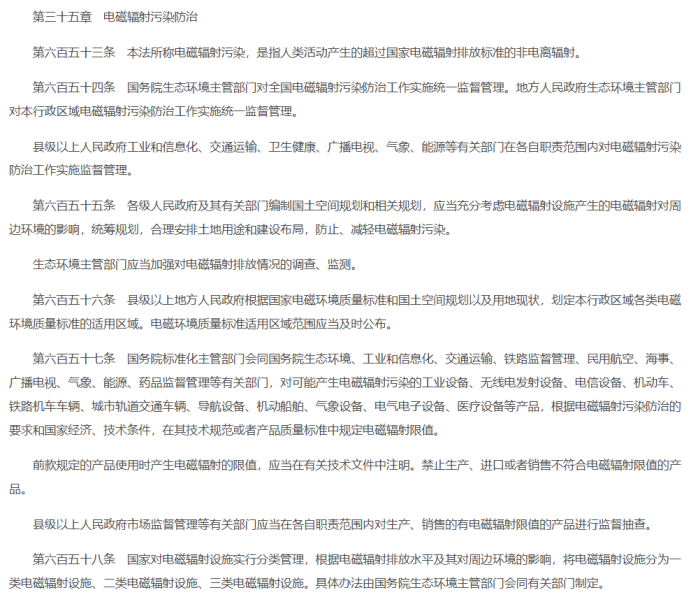

2026年8月15日起将实施的《生态环境法典》，在法典第二编”污染防治”第九分编三十五章 “电磁辐射污染防治”规定了电磁辐射污染的定义、并对工业设备非电离辐射实施进行监督管理。

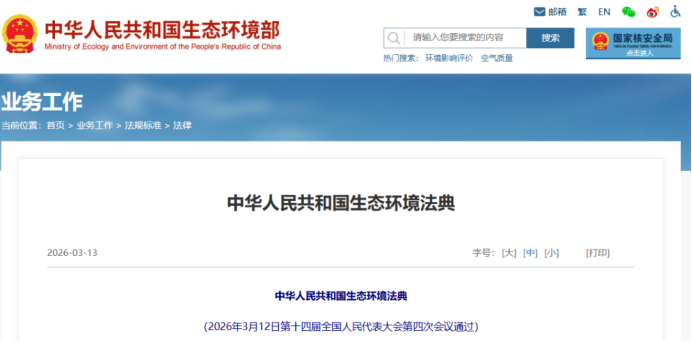

       生态环境部官网（权威原文）：https://www.mee.gov.cn/ywgz/fgbz/fl/202603/t20260313_1146496.shtml

 随着《生态环境法典》实施，半导体产线中大功率制程设备、高频通信仪器及芯片测试装备所产生的电磁辐射也将被纳入监管范畴，企业需对生产及实验设备的电磁发射特征进行系统梳理，通过针对性技术改造解决超标隐患，确保产品上市与运营合规。 随着《生态环境法典》实施，半导体产线中大功率制程设备、高频通信仪器及芯片测试装备所产生的电磁辐射也将被纳入监管范畴，企业需对生产及实验设备的电磁发射特征进行系统梳理，通过针对性技术改造解决超标隐患，确保产品上市与运营合规。

         对于设备密度高、电磁环境复杂的半导体制造场景而言，通用的电磁兼容管控标准难以精准匹配半导体设备的运行特性与产线布局规律。SEMI 行业针对半导体制造场景及应用的特殊性，制定了适配的电磁兼容标准，为企业落地法定合规要求提供了成熟的专业的技术方法及规范。

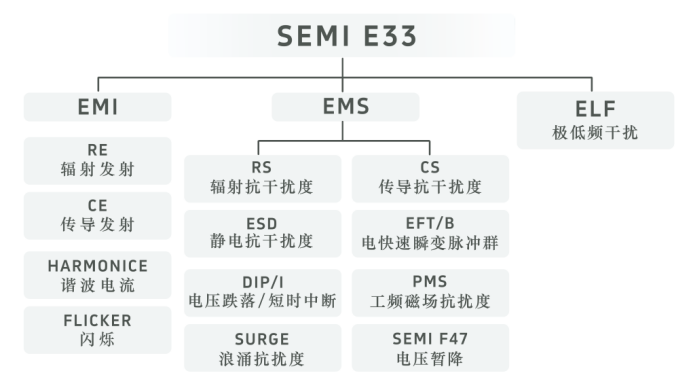

涉及的电磁兼容性(EMC)标准包含，SEMI E33-0824 Guide for Semiconductor Manufacturing Equipment Electromagnetic Compatibility (EMC)是半导体制造设备电磁兼容的基础核心规范，高度匹配法典“单机台排放达标”监管逻辑，可作为企业摸排设备电磁发射水平、判定限值合规性，从设备源头把控电磁发射水平，让整改与验收有据可依。

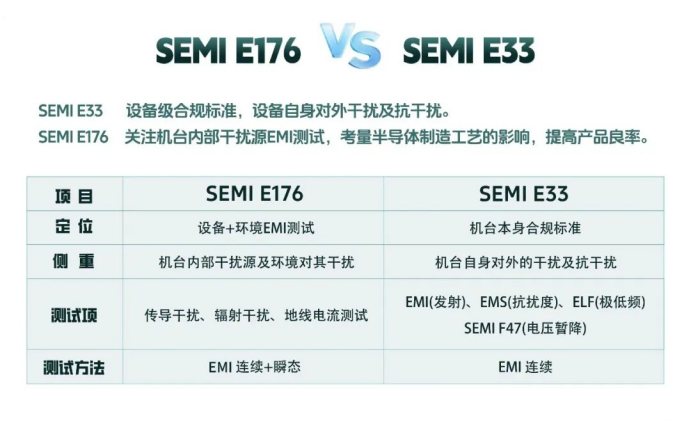

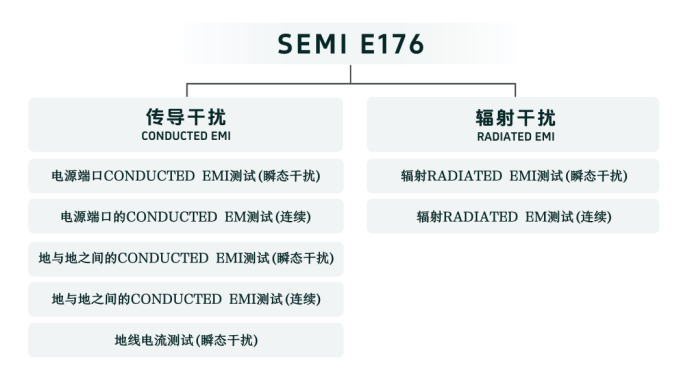

以及SEMI E176-0824 Guide to assess and minimize electromagnetic interference (EMI) in a semiconductor manufacturing environment 则进一步将单机延伸至全生产与测试场景，为半导体产线的全域电磁评估、常态化监测、系统性消减提供全流程指南，可指导企业完成厂区、实验室的全域电磁发射摸排，解决多设备辐射叠加问题，同时通过电磁环境优化降低电磁干扰对晶圆良率、测试精度的负面影响。

      本从质上看，落实SEMI E33与SEMI E176认证，并非是在法定要求之外新增的合规负担，而是半导体企业适配《生态环境法典》监管要求的高效落地路径。以全球半导体行业通行的专业标准完成技术改造与体系建设，既能平稳满足法定监测、备案、达标要求，也能同步实现产线电磁环境的长效治理，实现合规风险防控与生产稳定性提升的双重价值。
