【标准上新】EMC不确定度国标最新动态

GB/T 6113.402-2022《无线电骚扰和抗扰度测量设备和测量方法规范 第4-2部分:不确定度、统计学和限值建模 测量设备和设施的不确定度》等同采用CISPR 16-4-2:2018(第2.2版),由全国无线电干扰标准化技术委员会(SAC/TC79)提出并归口,无线电干扰测量方法和统计方法 (TC79SC1) 执行。

标准发布日期为2022年12月30日,实施日期为2023年7月1日,实施后将全部代替GB/T 6113.402-2018。



01 标准范围

本文件规定了依据CISPR骚扰限值对受试设备(EUT)进行符合性判定时如何应用测量设备和设施的不确定度(MIU)的方法。当测量结果和结论受到测试用测量设备和设施的不确定度的影响时,本文件的内容也与电磁兼容试验有关。

本文件的附录给出了得到第4章~第9章中UCISPR值时要考虑的MIU的量值的背景资料,提供了关于MIU所需的初始的和进一步的信息;以及在测量链中如何考虑单个不确定度的有价值的背景资料。然而, 附录的目的不是让本文件的使用者将其作为进行不确定度计算时的用户手册或者原封不动地照抄。因此,为了在实际中对不确定度作出正确的评估,可以使用参考文献中的资料或其他已被广泛认可的文件。

测量设备规范在CISPR 16-1(所有部分)中给出,测量方法包含在CISPR 16-2(所有部分)中,有关CISPR和无线电骚扰更详尽的信息和背景材料在CISPR 16-3中给出,有关不确定度的一般性知识、统计学和限值建模包含在CISPR 16-4(所有部分)中。


02 主要技术变化

与GB/T 6113.402-2018相比,GB/T 6113.402-2022的主要技术变化如下:

增加了术语“小型受试设备”(见3.1);


增加了“LLAS”等缩略语(见3.3,2018年版的3.3);

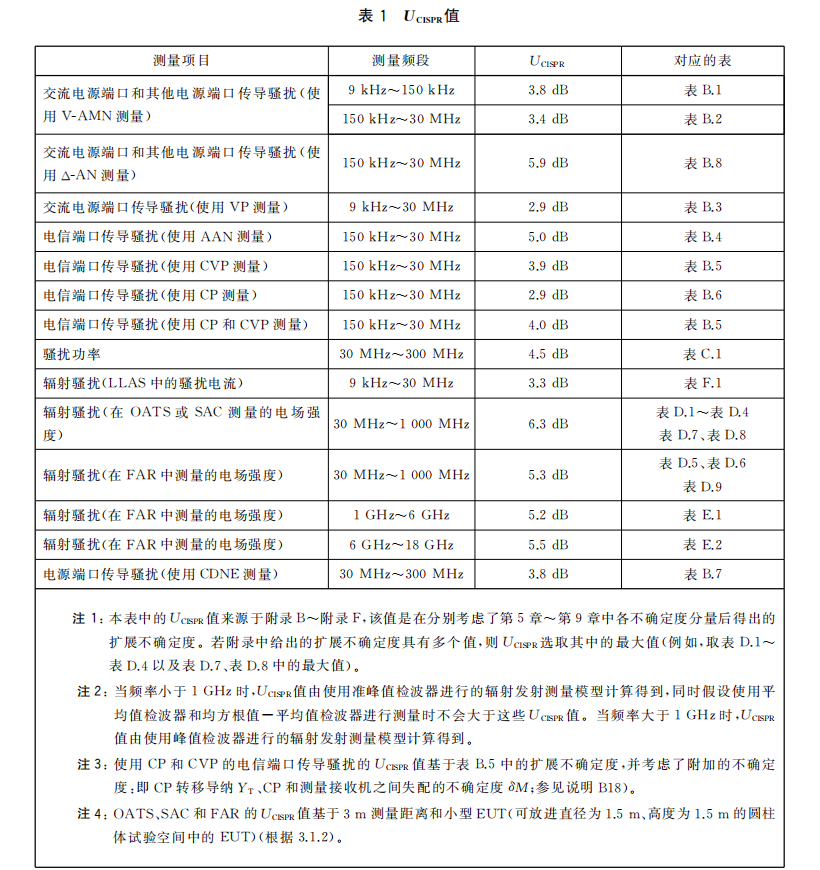

修改了表1(见表1,2018年版的表1);

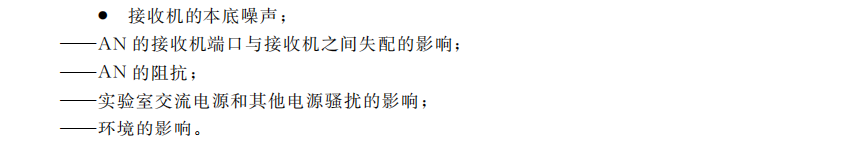

增加了5.7“使用Δ-AN进行交流电源端口和其他电源端口传导骚扰测量”的被测量、输入量和输入量符号(见5.7);

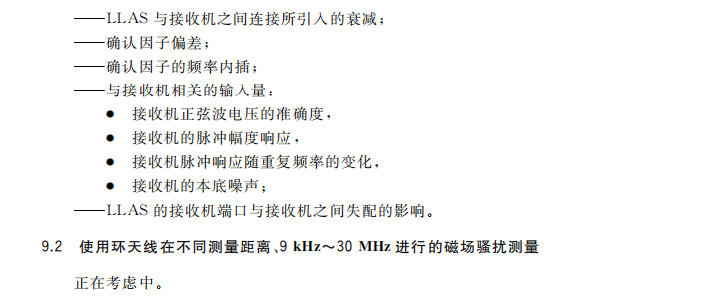

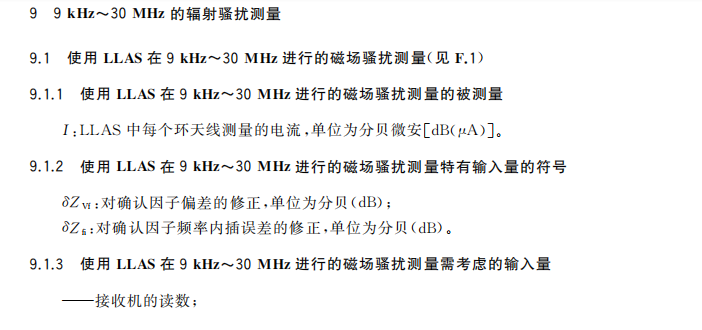

增加了第9章“9kHz~30MHz的辐射骚扰测量”的被测量、输入量和输入量符号(见第9章)。



03 编辑性修改

GB/T 6113.402-2022等同采用CISPR 16-4-2:2018,做了下列编辑性修改:

将第2章中未规范性引用或未引用的文件移至参考文献;

第1章的注中增加了对应于国内技术委员会的情况;

在3.2.3中增加了注以提及附录A;

附录B~附录F增加了表的提及;

纳入了IEC CISPR 16-4-2:2018/ COR 1:2019技术勘误的内容,在所涉及的条款的外侧页边空白位置用垂直双线(||)进行了标示;

更正了CISPR 16-4-2:2018的以下错误:

  • 表1中增加了测量项目“交流电源端口和其他电源端口传导骚扰(使用Δ-AN测量)”的UCISPR值,国际标准遗漏;

  • 表1以及表1的注1中增加了表D.7~表D.8、表D.9的引用,国际标准遗漏;

  • 附录A中的A.2增加Δ-AN,注3中表B.1~表B.6更正为表B.1~表B.8,表D.1~表D.6更正为表D.1~表D.9,增加“表F.1中扩展不确定度的估计值为0.1dB”,国际标准遗漏;

  • 附录A中A7的a),增加了AMN,描述为“AMN、AN、吸收钳、天线或其他辅助设备...”,国际标准遗漏;

  • 公式(B.1)、表B.1和表B.2中部分项的下角标“AN”更正为“AMN”,“δE”修改为“δVenv”,国际标准有误;

  • 表D.5中试验桌高度引入的扩展不确定度由“±0.0”更正为“±0.1”,以与D9)中的文字描述一致;

  • 表D.8中试验桌的材料引入的标准不确定度由“±0.0”更正为“±0.29”,以与该表中对应给出的扩展不确定度±0.5一致;

  • 表F.1引用了A.2的A6),因此在A6)补充了“LLAS确认因子内插误差的修正量δZfi 的估计值为0,且服从半宽度为0.1dB的矩形分布”,国际标准遗漏。


04 起草单位与起草人

起草单位:

中国电子技术标准化研究院、苏州泰思特电子科技有限公司、广东中认华南检测技术有限公司、中国计量科学研究院、中国合格评定国家认可中心、工业和信息化部电子第五研究所、东南大学、北京无线电计量测试研究所、中家院(北京)检测认证有限公司、中国汽车工程研究院股份有限公司、广州市诚臻电子科技有限公司、浙江诺益科技有限公司、上海市计量测试技术研究院、大连产品质量检验检测研究院有限公司、上海添唯认证技术有限公司、中国信息通信研究院、上海电器科学研究所(集团)有限公司、南京容测检测技术有限公司、中汽研新能源汽车检验中心(天津)有限公司、宁波海关技术中心、浙江龙创电机技术创新有限公司、中兴通讯股份有限公司、中检西部检测有限公司、中电科思仪科技股份有限公司、西安苏试广博环境可靠性实验室有限公司、深圳磁迅科技有限公司、上海世锐电子科技有限公司、公安部第三研究所、辽宁省医疗器械检验检测院、奥尔托射频科技(上海)有限公司、深圳东昇射频技术有限公司、威凯检测技术有限公司、广东省医疗器械质量监督检验所、深圳市辅航科技有限公司。

起草人:

崔强、谢鸣、龙跃、朱文立、付君、周忠元、马蔚宇、李滟、叶畅、刘江、黄雪梅、李楠、郑益民、李金龙、徐澹、张峰衔、胡小军、周镒、安少赓、邢琳、易浦飞、高建龙、何鹏、周海宾、管斌、郑文生、刘恩晓、李海洋、何小虎、杨海发、何蔚、魏景锋、黄敏昌、褚瑞、邹仁其、郑上上、张艳艳、温宇标、陶盖。


6113

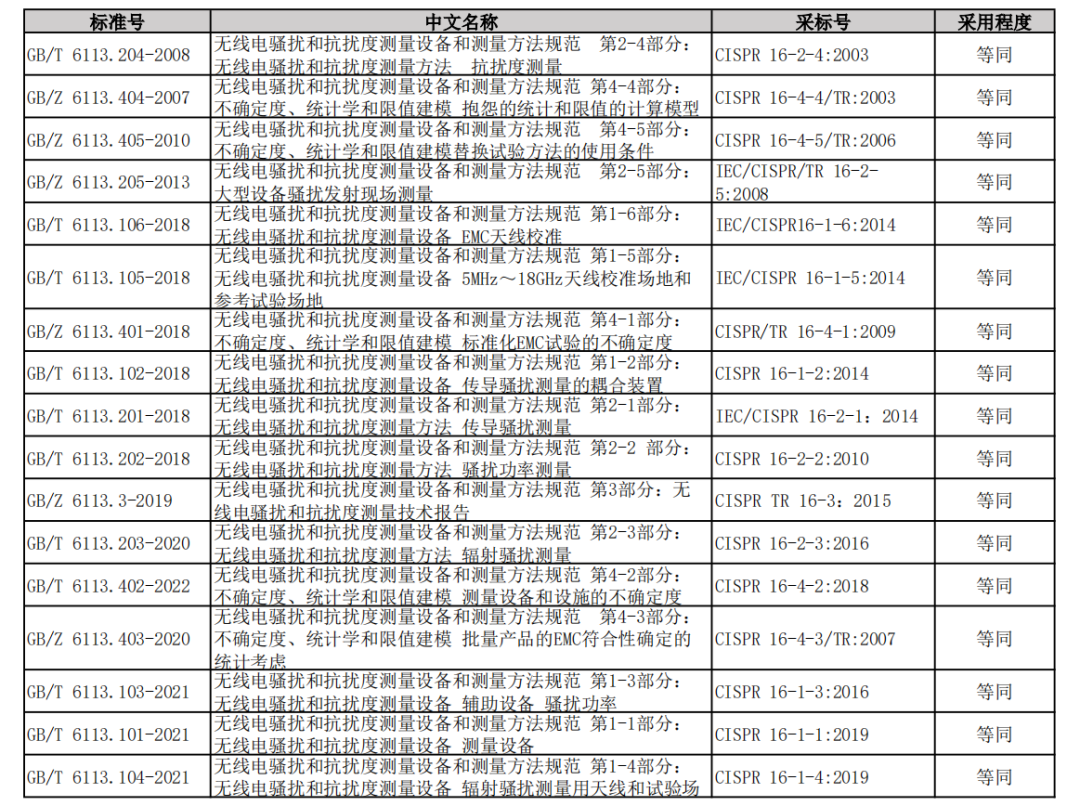

系列标准|最新版本清单
